[摘要] 建筑总平面图是指将拟建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形地貌（道路、绿化、土坡、池塘等），用水平投影方法和行营的图例所画出的图样。那么常用总平面图图例有哪些？如何识别？
建筑总平面图是指将拟建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形地貌（道路、绿化、土坡、池塘等），用水平投影方法和行营的图例所画出的图样。它可以反映出上述建筑的形状、位置、朝向以及与周围环境的关系，它是新建筑物施工定位、土方设计、施工总平面图设计的重要依据。那么常用总平面图图例有哪些？如何识别？
一．常用总平面图图例

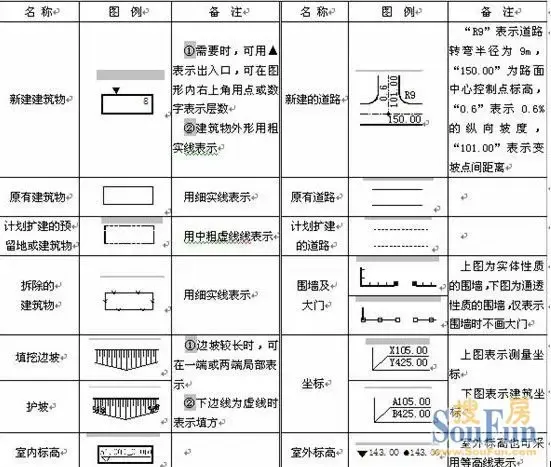

常用总平面图图例
二．总平面图图例线型
1．新建建筑――粗实线
2．原有建筑――细实线
3．计划预留地――中虚线
4．拆除建筑――细实线加叉号
